应用领域

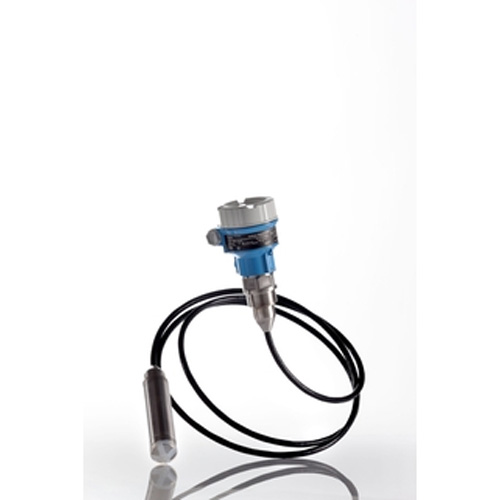

Deltapilot FMB52缆式传感器采用CONTITE测量元件，带固定式过程连接，主要用于过程工业和环保行业，可测量敞开式或封闭式容器中液体或浆料介质的液位，测量不受泡沫影响。设计符合IEC61508标准，满足SIL2功能安全要求

静压式传感器可用于以下测量：；

    过程工业、过程测量、制药和食品行业等领域的液体和浆料介质的静压测量

    液体液位、体积或质量的测量

优势

    优良的可重复性和长期的稳定性

    量程比：100：1

    全密封CONTITE测量元件： 抗冷凝，气候防护；高参考精度：±0.2%，可选：±0.1%； 最小温度影响

    点对点模块，测量差压、静压和压力（Deltabar M - Deltapilot M - Cerabar M)，如， 可更换显示，通用型电子元件

    调试简单，无需操作工具

产品规格参数

测量原理

涡街

产品标题

Cost-effective wafer flowmeter, available as compact or remote version.

Integrated temperature measurement for mass/energy flow of saturated steam.

For all basic applications and for 1-to-1 replacement of orifice plates.

传感器特点

Easy alignment of the sensor – included centering rings. High availability – proven robustness, resistance to vibrations, temperature shocks & water hammer. Long-term stability – robust drift-free capacitive sensor.

Face-to-face length of 65 mm (2.56 in). No flanges. Low weight.

变送器特点

Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.

Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area).

公称口径范围

DN 15...150 (½...6")

接液部件材质

测量管：1.4408 (C3FM)

DSC传感器：1.4435 (316/316L)

测量变量

体积流量、质量流量、校正体积流量、能量流、热流量差值、温度

最大测量误差

体积流量（液体）：±0.75 %

体积流量（蒸汽、气体）：±1.00 %

质量流量（液体）：±0.85%

质量流量（蒸汽、气体）：±1.7 %

测量范围

液体：0.16...625 m³/h (0.09...368 ft³/min)

取决于介质：水，1 bar (14.5 psi)绝压，20 °C (68° F)

蒸汽、气体：2...8342 m³/h (1.18...4910 ft³/min)

取决于介质：蒸汽，180 °C (356 °F)，10 bar (145 psi)绝压；空气，25 °C (77 °F)，4.4 bar (63.8 psi)绝压

最大过程压力

PN 40、Cl. 300、20K

介质温度范围

标准型：–40...+260 °C (–40...+500 °F)

高温/低温型（可选）：–200...+400 °C (–328...+752 °F)

高温/低温型（特殊选型）：–200...+450 °C (–328...+842 °F)

环境温度范围

一体式（标准）：–40...+80 °C (–40...+176 °F)

一体式（可选）：–50...+80 °C (–58...+176 °F)

分体式（标准）：–40...+85 °C (–40...+185 °F)

分体式（可选）：–50...+85 °C (–58...+185 °F)

传感器外壳材质

传感器接线盒：铝合金AlSi10Mg涂层；1.4408 (CF3M)

变送器外壳材质

铝合金AlSi10Mg涂层：1.4404 (316L)

防护等级

一体式仪表：IP66/67, type 4X

分体式传感器：IP66/67, type 4X

分体式变送器：IP66/67, type 4X

显示/操作

四行背光显示，触摸键操作（外部操作）

通过现场显示屏和调试软件设置

提供分离型显示单元

输出

4...20 mA HART（无源）

4...20 mA（无源）

脉冲/频率/开关量输出（无源）

输入

4...20 mA电流输入（无源）

数字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus

电源

12...35 VDC（4...20 mA HART，带/不带脉冲/频率/开关量输出）

12...30 VDC（4...20 mA HART，4...20 mA）

12...35 VDC（4...20 mA HART，脉冲/频率/开关量输出，4...20 mA输入）

9...32 VDC（PROFIBUS PA，脉冲/频率/开关量输出）

防爆认证

ATEX、IECEx、cCSAus、TIIS

产品安全性

CE认证、C-Tick认证

功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准）

Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）

船级认证和证书

ABS、LR、BV

压力认证和证书

PED、CRN

材料证书

3.1材质

NACE MR0175/MR0103、PMI（特殊选型）
